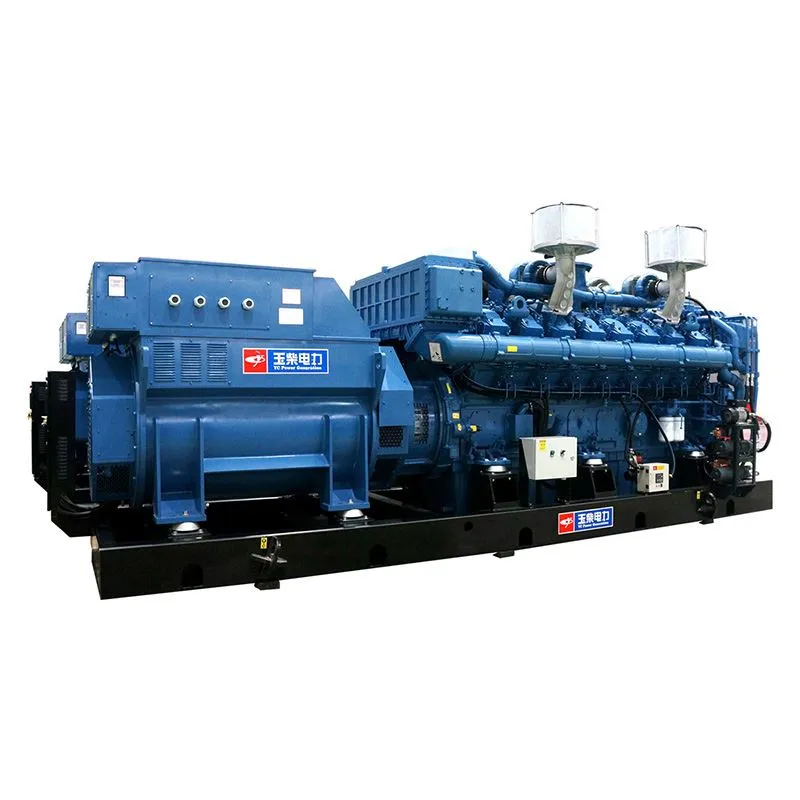

Yc12vtdg -800 n5HC
Ocijenjena snaga: 800 kW
Izvor plina: prirodni plin (ch4Veći ili jednak 85%)
Napon/frekvencija: 10,5KV/50 Hz
Uvod proizvoda
Visoka pouzdanost
Na temelju zrelog dizajna proizvoda i platforme za proizvodnju, Yuchai je neovisno razvio i proizveo materijale otporne na habanje visoke temperature i komponente visoke čvrstoće (uključujući blok cilindra, glavu cilindra, bregasto osovinu, radilicu i zajedničku bazu) pogodnu za plinski genset, uvelike poboljšavajući pouzdanost i trajnost proizvoda.
01
Visoka učinkovitost i ljubaznost okoliša
Primjena takvih zrelih tehnologija kao što je mršavo izgaranje, visokoenergetski modul za paljenje kondenzatora, Yuchaijeva patentirana komora za izgaranje, turbopunjač visoke učinkovitosti i kontrola zatvorene petlje s kisikom osigurava učinkovito i čisto izgaranje plina, točnu kontrolu omjera zraka i stabilnosti i niske emisije.
Yuchaiova patentirana komora stražnjeg zupčanika i točke mrežne opreme i tehnologija s četiri ventila primjenjuju se na plinski motor, učinkovito smanjujući mehanički šum, buku ispušnih plinova i temperaturu ispušnih plinova i osiguravajući ljubaznost operatorima i prirodnom okolišu.
02
Niski troškovi održavanja
Primjenjuju se Yuchaijeva patentirana obloga za cilindricu, klipni prsten i ventil za brtvljenje ventila, uvelike smanjujući brzinu potrošnje ulja za podmazivanje i proširujući ciklus promjene ulja podmazivanja na više od 1500 sati. GENSET plina opremljen je dijelovima s dobrom univerzalnošću i prikladnim održavanjem, što uvelike smanjuje troškove održavanja opreme za proizvodnju električne energije.
03
Sigurnosna zaštita
GENSET je opremljen neovisnim zrelim kontrolnim sustavom GENSET-a kako bi se ostvarila stabilna kontrola, monitor za svaki cilindar za realizaciju praćenja stanja u stvarnom vremenu, kao i ventile otpornih na eksploziju radilišta i ulazne cijevi, osiguravajući sigurnost genseta.
04
Alternator
Alternator ima prednosti visoke učinkovitosti generiranja, niskog porasta temperature, niske stope izobličenja valnog oblika, dobre dinamičke performanse i stabilnog paralelnog rada AVR-a, kao i prvoklasne pouzdanosti i trajnosti, te može udovoljiti uslužnim zahtjevima različitih teških okruženja.
05
Standardni raspon
|
NE. |
Naziv dijela
|
Jedinica |
Količina |
NE. |
Naziv dijela
|
Jedinica |
Količina |
|
1 |
Plinski motor
|
Skup
|
1 |
6 |
Grupa ventila
|
Skup
|
1 |
|
2 |
Alternator
|
Skup
|
1 |
7 |
Prigušivač, beloketi
|
Skup |
1 |
|
3 |
Cjevovoda
|
Skup.
|
1 |
8 |
Baterija
|
Skup
|
1 |
|
4 |
Uobičajena baza
|
Skup |
1 |
9 |
Prateći alati
|
Skup |
1 |
| 5 |
Lokalni upravljački ormar
|
Skup | 1 | 10 |
Prateći dokumenti
|
Skup | 1 |
| 1. Dijelovi radijatora su neobavezni. 2. Prikladni dokumenti uključuju priručnik za rad, crtež i instalacijski crtež, popis tehničkih parametara, specifikacije motora, specifikacije električnih ormara, dijagram ožičenja i tri jamči servisni priručnik. |
|||||||
Upravljačka funkcija
|
Osnovna funkcija |
Prekidač napajanja, pokretanje, isključivanje, zaustavljanje hitne pomoći te kontrola zatvaranja i otvaranja
|
|
Prikaz funkcija |
Fazni napon, napon linije, struja, frekvencija, fazni slijed, aktivna snaga, reaktivna snaga, prividna snaga, faktor snage, kumulativni izlaz energije, brzina, tlak ulja, temperatura rashladne tekućine, temperatura ispušnih plinova, vrijeme rada na kumulativnom pokretanju i napon baterija
|
|
Zaštitna funkcija |
Zaštita od prekomjerne brzine, zaštita od nedovoljnih napona, zaštita od prenapona, zaštita od podnaponskog pogona, zaštita od prekomjerne frekvencije, zaštita od nefrekvencije, zaštita od prekomjerne struje, zaštita od prekomjerne snage, niska zaštita tlaka ulja, zaštita od visoke temperature vode, zaštita od visoke temperature ispušnih plinova, zaštita od niskog napona baterije i neuspjeh punjenja |
Veličina i težina jedinice
| Neto dimenzije i težina genset |
A
|
B
|
C
|
D | E |
Težina
|
|
3702 mm
|
2033 mm
|
2148 mm
|
3550 mm
|
1800 mm
|
8215kg
|
Napomena: Gornji podaci i informacije ažurirat će se nadogradnjom proizvoda, a Yuchai zadržava pravo na tehničke promjene
Popularni tagovi: yc12vtdg -800 n5HC set generatora plina otvorenog okvira, Kina YC12VTDG -800 N5HC Proizvođači generatora plina otvorenog okvira, dobavljači, tvornica, tvornica
| Parametri postavljenih generatora | |
| Model |
Yc12vtdg -800 n5HC
|
| Ocijenjena snaga |
800 kW/1, 000 kva
|
| Ocijenjena brzina |
1.500 r/min
|
| Ocijenjeni napon |
10,5kV
|
| Ocijenjena struja |
55A
|
| Frekvencija |
50Hz |
| Pf | 0. 8 (zaostajanje) |
| Učinkovitost generatora |
Veći ili jednak 38%
|
| Stopa potrošnje goriva pod punim opterećenjem |
211 m³/h
|
| Buka |
Manje od ili jednako 105 dB (a) @ 1m
|
| Način pokretanja |
elektronički
|
| Težina |
8,215 kg
|
| Parametri motora | |
| Model |
YC12VTD1350N-D30
|
| Ocijenjena snaga |
880 kW
|
| Ocijenjena brzina |
1.500 r/min
|
|
Broj cilindara:
|
12 |
|
Oblik
|
V-tip, četverotaktni, hlađenje vode
|
| Provrt × moždani udar (mm) |
152 mm × 180 mm
|
|
Raseljavanje
|
39.2 L
|
| Omjer kompresije |
12.5:1
|
|
Upravljački sustav
|
EKU
|
|
Stopa potrošnje nafte
|
Manje od ili jednako 0. 3 g/kWh
|
|
Kapacitet rashladne tekućine (bez radijatora)
|
153 L
|
|
Kapacitet nafte
|
210 L
|
|
Interval remonta
|
40,000 h
|
|
Parametri alternatora
|
|
|
Model alternatora
|
Yc -800-4 h
|
|
Način ožičenja
|
Trofazni četverožični sustav (y tip)
|
|
Način regulacije napona
|
Avr
|
|
IP ocjena
|
IP21
|
|
Klasa izolacije
|
F
|
| Parametri toplinske ravnoteže | |
|
Toplina rashladne tekućine obloge cilindra (± 8%)
|
419 kW
|
|
Toplina hladnjaka za ulje rashladno sredstvo (± 8%)
|
182 kW
|
|
Ukupna toplina rashladne tekućine visokotemperaturnog sustava hlađenja (± 8%)
|
601 kW
|
| Toplina rashladne tekućine Sekundarni stupanj interkulera (± 8%) |
172 kW
|
|
Ukupna toplina rashladne tekućine niskotemperaturnog sustava hlađenja (± 8%)
|
172 kW
|
|
Otpadna toplina ispušnog plina (s temperaturom ispušnog plina do 120 stupnjeva) (± 8%)
|
401 kW
|
|
Gubitak snage pumpe i ventilatora
|
22 kW
|
|
Ukupna zračenja (± 8%)
|
66 kW
|
| Parametri hlađenja | |
|
Brzina protoka visokotemperaturne cirkulirajuće vode
|
73.5 m³/h
|
| Ulazna temperatura visokotemperaturne cirkulirajuće vode (± 2%) |
79 stupnjeva
|
| Temperatura izlaza visokotemperaturne cirkulirajuće vode (± 2%) |
86 stupanj
|
|
Brzina protoka niskotemperaturne cirkulirajuće vode
|
42 m³/h
|
|
Temperatura ulazne vode u niskoj temperaturi (± 2%)
|
40 stupnjeva
|
|
Temperatura vode niske temperature (± 2%)
|
43,5 stupnjeva
|
|
Parametri unosa i ispuha
|
|
|
Unos zraka
|
4060,1 kg/h
|
|
Unos plina
|
156,6 kg/h
|
|
Premještanje zraka
|
4216.7 kg/h
|
|
Temperatura ispuha nakon turbopunjača (± 5%)
|
428 stupnjeva
|
| Uvjeti ispitivanja | |
|
Kalorična vrijednost plina
|
10 kWh/m³
|
|
Sadržaj volumena metana
|
Veći ili jednak 95%
|
|
Temperatura plina
|
10 ~ 40 stupnjeva
|
|
Vlaga na plin
|
＜60%
|
|
Tlak unosa plina
|
10 ~ 30 kPa
|
|
Negativni tlak u usisima zraka
|
＞ -3 kPa
|
|
Pritisak ispušnih plinova
|
＜ 5kPa
|
|
Apsolutni atmosferski tlak
|
101.32KPA
|
|
Temperatura okoline
|
25 stupnjeva
|
|
Relativna vlaga
|
Manje ili jednako 30%
|
| Visina |
Manje od ili jednako 1000m
|
|
Napomena: Svi podaci plinskog genseta mjere se u gornjem testnom okruženju.
|
|
